Виртуализация сетевого взаимодействия в z/VM


Обмен данными между гостевыми операционными системами в z/VM основан на организации виртуальных сетей, которые обеспечивают взаимодействие без использования реальных сетевых устройств. Очевидно, что такое решение существенно увеличивает скорость обмена без каких-либо дополнительных расходов.

В z/VM поддерживается три типа виртуальных сетей.

  • Виртуальный канал vCTC (Virtual Channel-to-Channel) - обеспечивает прямое соединение ("точка-точка") между гостевыми системами в соответствии с канальным протоколом, реализуемым в реальном устройстве CTC.
  • Межпользовательский коммуникационный передатчик IUCV (Inter-user communication vehicle) - используется для прямого взаимодействия ("точка-точка") между виртуальными машинами на основе TCP/IP-протокола.
  • Гостевая локальная вычислительная сеть (VM Guest LAN) - базируется на эмуляции локальной вычислительной сети для множества гостевых систем. Два варианта реализации: первый основан на применении технологии HiperSockets, а второй использует эмуляцию реальной сети на базе адаптеров OSA.

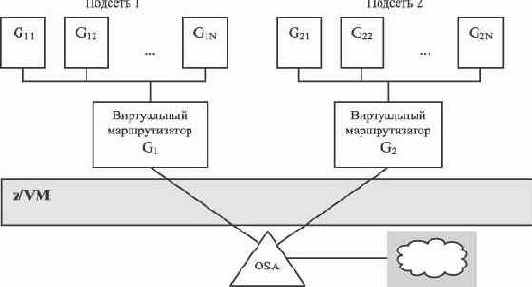

На рис. 5.67 представлен пример виртуальной сети z/VM, которая может быть построена c использованием указанных выше возможностей. Две группы гостевые операционных систем (G11-G1N и G21-G2N) образуют две виртуальных подсети типа VM Guest LAN, каждая из которых взаимодействует со "своим" виртуальным маршрутизатором. Виртуальный маршрутизатор представляет собой отдельную виртуальную машину, связанную через реальный сетевой интерфейс (здесь использован адаптер OSA) с внешней вычислительной сетью. Взаимодействие маршрутизатора с гостевыми ОС может быть организовано любым способом, включая vCTC, IUCV или виртуальный HiperSockets.


Рис. 5.67.  Виртуальная сеть z/VM

Отметим, что область действия виртуальной сети ограничена рамками одного образа z/VM, то есть не может быть использована для взаимодействия между системами, работающими в различных логических разделах LPAR.
